先導式安全閥結構特點與工作原理

發布日期:[2022-12-16] 點擊率: 關鍵詞:先導式安全閥

先導式安全閥是一種an全保護用閥,它的啟閉件受外力作用下處于常閉狀態,當設備或管道內的介質壓力升高,超過規定值時自動開啟,通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。先導式安全閥廣泛運用于天然氣、石油氣及化工壓力容器設備和工業管道上,具有防火防爆、防靜電,密封可靠,啟閉迅速和排氣量大的突出優點。


先導式安全閥結構特點

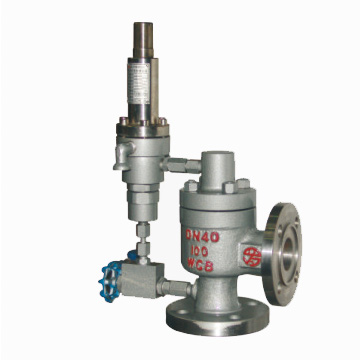

先導式安全閥由主閥、導閥、泄放閥、接頭和導管等組成。在正常工況下,系統的介質壓力既作用于主閥瓣的下方,又作用于主閥瓣的上方。


由于主閥瓣上方氣室介質作用面積于下方介質作用面積,在壓力差作用下,主閥瓣處于關閉狀態。隨著管道介質壓力的上升,則封所獲得的密封比壓也將隨著上升,這和彈簧直接載荷式安全閥正好相反,即介質壓力越高封越可靠。當管道介質壓力異常,達到或超過整定壓力時,導閥(圖2)的上閥瓣迅速開啟,主閥瓣上方氣室內的介質通過導閥的排氣接頭迅速排出,主閥瓣在下方介質壓力的強作用力下,瞬時開啟,將介質從主閥的出口迅速大量排出,使管道中的介質壓力恢復到正常的工作壓力,保證了系統的an全。


當管道介質壓力降到系統設定的安全閥整定壓力約90%時,導閥上閥瓣關閉,管道介又通過導閥進入主閥瓣上方的氣室。在壓力差的作用下,主閥關閉,保證了系統的正常工作。


先導式安全閥工作原理

導閥由閥體、下閥瓣、頂桿、放氣接頭、上閥瓣、彈簧和泄放閥等組成。


在正常工況下,導閥上閥瓣處于關閉狀態,導閥下閥瓣處于開啟狀態。管道介質通過下閥瓣進入主閥瓣上方的氣室內,使主閥瓣關閉。當管道介質壓力異常,達到或超過設定的整定力時,導閥下閥瓣在介質壓力的作用下關閉,切斷管道介質進入主閥瓣上方的通道,同時導閥上閥瓣被頂桿頂起,即導閥開啟,主閥瓣上方氣室內的介質通過排氣接頭迅速排出。主閥瓣在下方介質壓力的強作用力下,瞬時開啟,將管道介質從主閥的出口迅速大量排出,使管道介質壓力恢復到正常的工作壓力,保證系統的an全。當管道壓力降到系統設定的整定壓力的約90%時,導閥上閥瓣在彈簧的作用下關閉,同時導閥下閥瓣被頂桿頂開,管道介質通過下閥瓣進入主閥瓣上方的氣室,主閥瓣在壓差作用下關閉,保證了系統的正常運行。


當發現管道介質壓力異常,而導閥失靈未能開啟時,可手動打開導閥上的泄放閥,釋放主閥瓣上方氣室內的介質,使主閥瓣開啟,釋放管道中的介質異常壓力,保證系統的an全。
