先導式安全閥的工作原理是什么

您當前的位置:首頁 / 安全閥知識 / 企業資訊 / 先導式安全閥的工作原理是什么

先導式安全閥的工作原理是什么

發布日期:[2023-04-11] 點擊率: 關鍵詞:先導式安全閥,安全閥

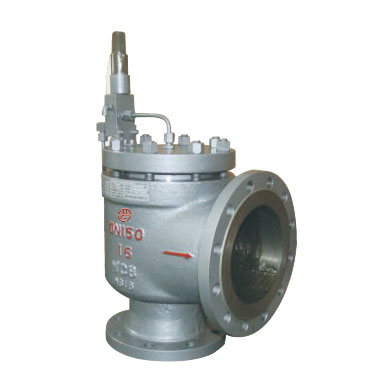

先導式安全閥由主閥和先導閥組成,主閥是真正的安全閥,先導式安全閥是用來感受壓力系統的壓力,使主閥啟閉的。

此外,對先導式安全閥閥座密封面和閥瓣密封面的平整度和粗糙度,以及壓縮彈簧的幾何尺寸、材料和熱處理都有嚴格的要求。以滿足密封壓力的要求。

1、先導式安全閥的正常工作狀態:先導閥上密封面在彈簧力作用下關閉,主閥進口通過先導閥與活塞上氣室連接,介質通過先導閥進入主閥活塞上氣室。由于活塞的上作用面積大于主閥瓣的密封面積,活塞受到向下的凈力,使主閥保持密封。

2、先導式安全閥的開啟狀態:當主閥進口壓力升zhi設定壓力時,先導閥先開啟,主閥氣室中的介質通過先導閥上密封向外排出。浮動截斷閥上下形成壓差,截斷閥向上移動,關閉主閥進口zhi氣室的通道,氣室壓力迅速下降。當腔室壓力降低到一定程度時,當作用在主閥活塞上的向上力大于向下力和摩擦力之和時,活塞向上移動,打開并排出。


3、先導式安全閥的回座狀態:當主閥進口壓力降zhi回座壓力時,先導閥先回座,先導閥上密封面關閉(外排通道關閉),下推浮動截止閥,使主閥進口與主閥活塞上部的氣室通道連通,介質通過先導閥進入主閥活塞上部的氣室,使先導安全閥的工作原理和氣室壓力逐漸增大,當氣室壓力增大到一定程度時,當主閥活塞上的向下力大于向上力和摩擦力之和時,主閥快速關閉,恢復正常工作狀態。

先導式安全閥適用于高壓和大口徑應用。先導式安全閥具有良好的密封性能,其動作不受背壓的影響。這種安全閥的缺點是其可靠性與主閥和先導閥有關,動作不如直動式安全閥快、可靠,結構比較復雜。

當受保護系統正常運行時,先導式安全閥室中的滑閥打開,系統壓力從主閥進口通過下管、先導閥室和上管傳遞到主閥盤(活塞)上方的氣室。此時,上氣室中的氣體壓力等于主閥進口處的系統壓力。先導閥密封面處于密封狀態,以保證主閥上方氣室中的氣體不能從先導閥排放口排出。

當先導安全閥系統壓力升zhi設定壓力時,氣體在先導閥密封面處將先導閥閥芯向上提起,使密封面打開。同時,先導閥室中的滑閥向上移動,關閉先導閥室的氣道。主閥瓣上方氣室中的介質通過開啟先導閥的密封面排出,從而降低主閥瓣上方的壓力。進口壓力推動主閥盤打開,以釋放系統壓力。
